mtvec 的 两种模式

  • dircet：

  • vector：一张中断向量表，处理效率更高

分清什么是硬件自动执行的，什么是我们手动来实现的，才知道怎么code

处理 trap 的时候我们可以修改 mepc 的值达到改变 mret 返回地址的目的

mtval辅助 mcause来告诉我们异常或者中断更加详细的信息

mpp占两位，因为可能是 m,s,u 这三个特权级要用 2 bit表示

没有 upp （因为他只有一种可能：自己陷入自己）

RISC-V Trap 处理流程

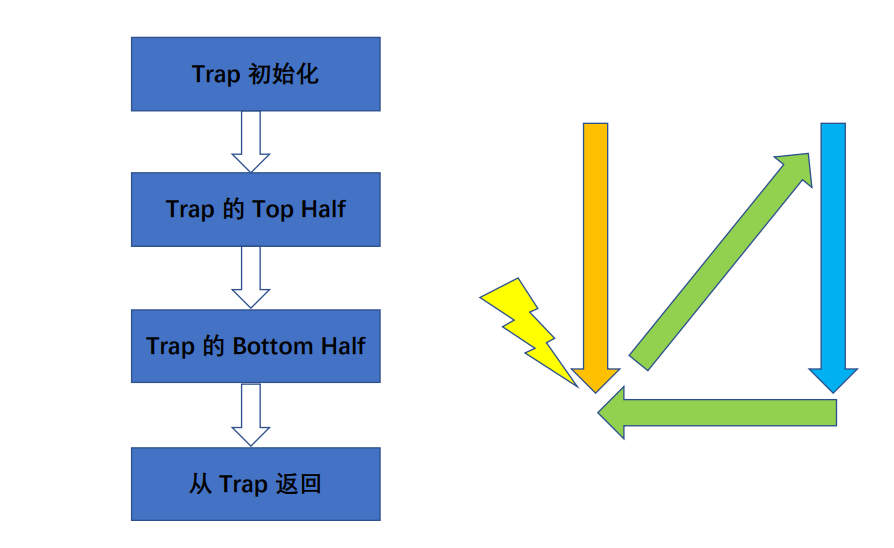

image-20240510202113155

top half是不受我们控制的，硬件发生的过程

  • 把 mstatus 的 MIE 值复制到 MPIE 中，清除 mstatus 中的 MIE 标 志位，效果是中断被禁止。
  • 设置 mepc ，同时 PC 被设置为 mtvec。（需要注意的是，对于 exception， mepc 指向导致异常的指令；对于 interrupt，它指向被 中断的指令的下一条指令的位置。）
    • 为什么要这样设置？ 发生异常的时候相当于给了你一个机会，你可以执行你的异常处理函数，你可以在这里面解决掉你的异常，例子：缺页异常
    • 而中断一般是外设产生的，要去执行一段外设的逻辑，回来的话回到下一条，达到对应用程序看来好像什么都没有发生过的效果
  • 根据 trap 的种类设置 mcause，并根据需要为 mtval 设置附加信息
  • 将 trap 发生之前的权限模式保存在 mstatus 的 MPP 域中，再把 hart 权限模式更改为 M（也就是说无论在任何 Level 下触发 trap， hart 首先切换到 Machine 模式）。

所以要使用 s 模式的话这些也是一样的吗？

bottom-half：软件需要做的事，以下是在汇编中写的

  • 保存当前控制流的上下文信息
  • 调用 c 语言的 trap handler
  • 从 trap handler 返回， mepc 的值有可能需要调整
  • 恢复上下文
  • 执行 mret 指令返回到 trap 之前的状态

mret指令：还有sret/uret

  • 当前 hart 的权限级别 = mstatus.MPP；mstatus.MPP = U（如果 hart 不支持 U 则为 M）（恢复hart trap前的权限级别）
  • mstatus.MIE = mstatus.MPIE; mstatus.MPIE=1 （恢复hart trap前的中断使能）
  • pc = mepc （跳转到 trap 前的执行流）

很有意思的点

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
reg_t trap_handler(reg_t epc, reg_t cause)
{
	reg_t return_pc = epc;
	reg_t cause_code = cause & MCAUSE_MASK_ECODE;

	if (cause & MCAUSE_MASK_INTERRUPT) {
		/* Asynchronous trap - interrupt */
		switch (cause_code) {
		case 3:
			uart_puts("software interruption!\n");
			break;
		case 7:
			uart_puts("timer interruption!\n");
			break;
		case 11:
			uart_puts("external interruption!\n");
			break;
		default:
			printf("Unknown async exception! Code = %ld\n", cause_code);
			break;
		}
	} else {
		/* Synchronous trap - exception */
		printf("Sync exceptions! Code = %ld\n", cause_code);
		// panic("OOPS! What can I do!");
		return_pc += 4;
	}

	return return_pc;
}

试试第25，26行：分别注释掉的效果

只使用 25 行：panic死循环

只使用 26 行：改变了 return 到了下一条指令，那么可以返回这里异常的下一条指令

06 外部设备中断

中断分类

  • 本地中断
    • 软件中断
    • 时钟中断
  • 全局中断
    • 外部中断：外设产生的中断

问题：前面提到的 mstatus.mie 和这里的 mie 寄存器什么关系？

mstatus. mie 控制全局的中断使能状态，而 mie 寄存器中的各个位控制具体的中断源是否被使能

比如你要打开时钟中断（mie里的MTIE）：要保证 mstatus.mie = 1 && mie.MTIE = 1

寄存器

mie：打开或者关闭 M/S/U 模式下对应的 External/Timer/Software 中断

mip 获取当前 M/S/U 模式 下对应的 External/Timer/Software 中断是否发

mie可以理解为是用来写的，mip可以理解为是用来读的

PLIC介绍

为什么需要PLIC，因为外部设备很多，不可能对每一个外设都设置一个引脚，来告诉 cpu 这个外设产生中断了，于是需要一个中断代理，这样我们只需要一个引脚，简化了cpu的设计复杂度

PLIC每次只放一个中断进来

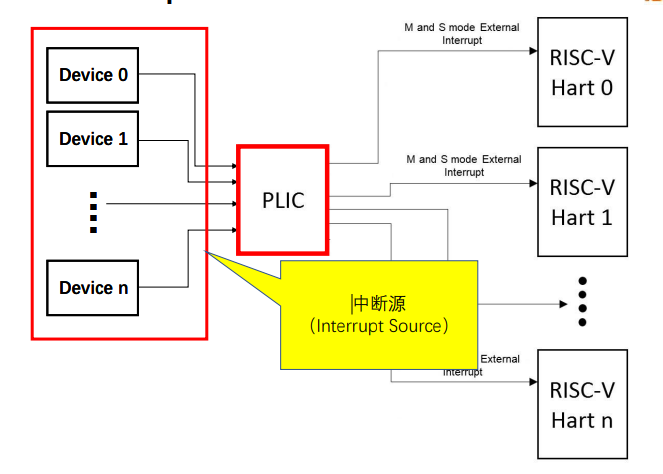

image-20240510212629762

中断源介绍：

1
2
3
4
5
6
7
8
9
//https://github.com/qemu/qemu/blob/master/include/hw/riscv/virt.h
enum {
    UART0_IRQ = 10,
    RTC_IRQ = 11,
    VIRTIO_IRQ = 1, /* 1 to 8 */
    VIRTIO_COUNT = 8,
    PCIE_IRQ = 0x20, /* 32 to 35 */
    VIRT_PLATFORM_BUS_IRQ = 64, /* 64 to 95 */
};
  • 0 预留不用

PLIC编程接口-寄存器

priority 设置 某一路中断源的优先级

  • 内存映射地址：base + id * 4
  • 每个 PLIC 中断源对应一个寄存器，用于配置该中断源的优先级
  • QEMU-virt 支持 7 个优先级。 0 表示对该中断源禁用中断。 其余优先级，1 最低，7 最高
  • 如果两个中断源优先级相同，则根据中断源的 ID 值进一步 区分优先级，ID 值越小的优先级越高
1
2
3
4
#define PLIC_PRIORITY(id) (PLIC_BASE + (id) * 4)

//plic_init() 设置 UART0_IRQ 这个中断源的优先级
*(uint32_t*)PLIC_PRIORITY(UART0_IRQ) = 1;

pending ：指示某一路中断源是否发生

  • 每个 PLIC 包含 2 个 32 位的 Pending 寄存器，每一个 bit 对应 一个中断源，如果为 1 表示该中断源上发生了中断（进入 Pending 状态），有待 hart 处理，否则表示该中断源上当前无 中断发生
  • claim 会清除掉 pending 寄存器某一位对应的状态
  • 第一个 Pending 寄存器的第 0 位对应不存在的 0 号中断源，其 值永远为 0

Enable：针对某个 hart 开启或者关闭某一路中断源

  • 每个 Hart 有 2 个 Enable 寄存器 （Enable1 和 Enable2）用 于针对该 Hart 启动或者关闭某路中断源
  • 每个中断源对应 Enable 寄存器的一个 bit，其中 Enable1 负责控制 1 ~ 31 号中断源；Enable2 负责控制 32 ~ 53 号中断源。 将对应的 bit 位设置为 1 表示使能该中断源，否则表示关闭该中断源
1
2
#define PLIC_MENABLE(hart, id) (PLIC_BASE + 0x2000 + (hart) * 0x80 + ((id) / 32) * 4)
*(uint32_t*)PLIC_MENABLE(hart, UART0_IRQ)= (1 << (UART0_IRQ % 32));

Threshold ：针对某个 hart 设置中断源优先级的阈值

  • 每个 Hart 有 1 个 Threshold 寄存器用于设置中断优先级 的阈值
  • 所有小于或者等于（<=）该阈值的中断源即使发生了也会 被 PLIC 丢弃。特别地，当阈值为 0 时允许所有中断源上发 生的中断；当阈值为 7 时丢弃所有中断源上发生的中断

Claim/Complete：这两个是同一个寄存器， 每个 hart 一个

  • Claim：对该寄存器执行读操作，获取当前 hart 发生的最高优先级的中断源 id，claim成功后会清除对应的 pending 位
  • Complete：对该寄存器执行写操作，通知 PLCI 这个中断处理已经结束，可以接受下一个了

uart 为例

以 uart 这个中断源为例，我们如果要处理一个中断源，应该怎么编程

  1. 在 plic_init 阶段

    • 中断源：设置该中断源优先级、设置 enable 寄存器使能该终端源
    • hart：设置 threshold 阈值，使能 mie，mstatus

  2. 具体 uart 的中断处理逻辑

    • trap处理具体的 cause 时，加入一个外部中断的处理
    • 在外部中断处理里面加入判断，首先通过 plic_claim 获取 irq，如果 irq 是 uart 的 id 就执行它的中断流程
    • 然后完成之后记得调用 plic_complete

  3. 注意在 uart_init 里面需要打开 uart 自身可以接受中断

总结：编程时需要注意有的寄存器是 hart 级别的，有的寄存器是全局的，需要区别

07定时器中断

CLINT (Core Local INTerrupt)

CLINT编程接口

mtime ：real-time 计时器

  • 系统保证该计数器的值始终按照一个固定的频率递增
  • 上电复位时，硬件负责将mtime的值恢复为0

mtimecmp

  • 每个 hart 一个 mtimecmp 寄存器，64-bit
  • 上电复位时，系统不负责设置 mtimecmp 的初值，所以要你自己来

这个寄存器的用处就是用来触发时钟中断：

  • 当 mtime >= mtimecmp 时，CLINT 会产生一个 timer 中断。 如果要使能该中断需要保证全局中断打开并且 mie.MTIE 标志位 置 1
  • 当 timer 中断发生时，hart 会设置 mip.MTIP，程序可以在 mtimecmp 中写入新的值清除 mip.MTIP

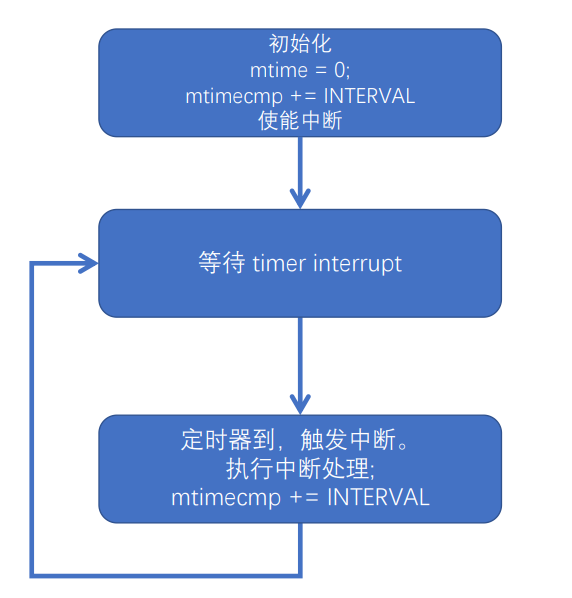

image-20240510223837290

Tick：

  • os 中最小的时间单位
  • Tick 的单位(周期)由硬件定时器的周期决定（通常为 1~ 100 ms）
